AB Test – stanowisko do kontroli wtryskiwaczy LPG

Wydajność wtryskiwaczy gazowych

Wtryskiwacze gazowe i gazowe listwy wtryskowe mają określoną wydajność, która jest regulowana fabrycznie przez producenta lub za pomocą odpowiednich dysz kalibracyjnych w warunkach warsztatowych. Wartość wydajności wtryskiwaczy gazowych czy listew wtryskowych jest dla uproszczenia podawana w KM na cylinder, co pozwala montażystom łatwo dobierać wtryskiwacze pod kątem zastosowania w konkretnym samochodzie wyposażonym w jednostkę napędową o określonej liczbie cylindrów i wartości mocy.

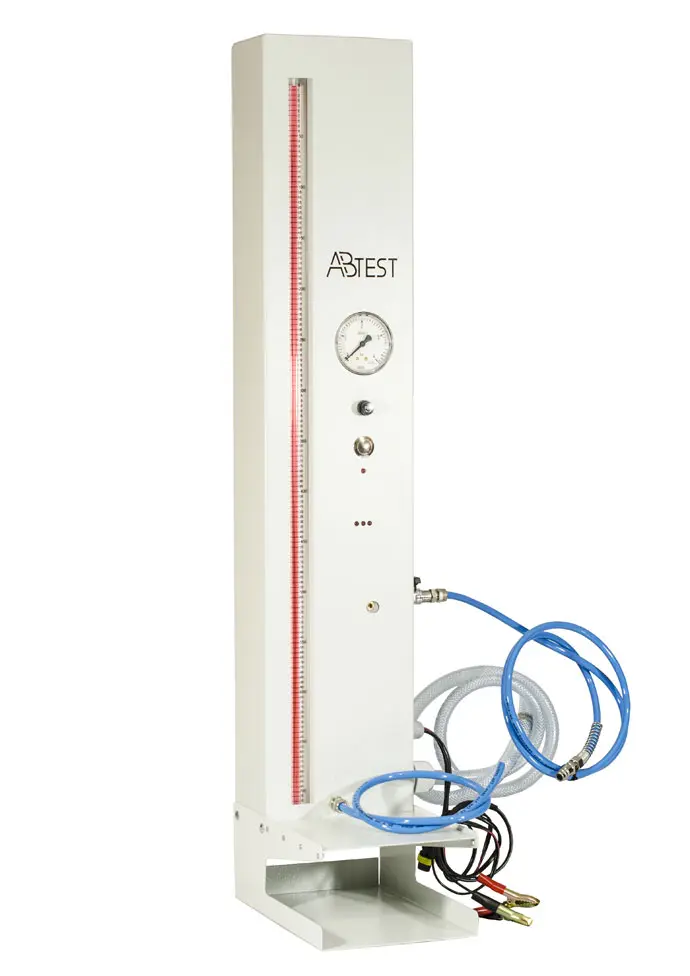

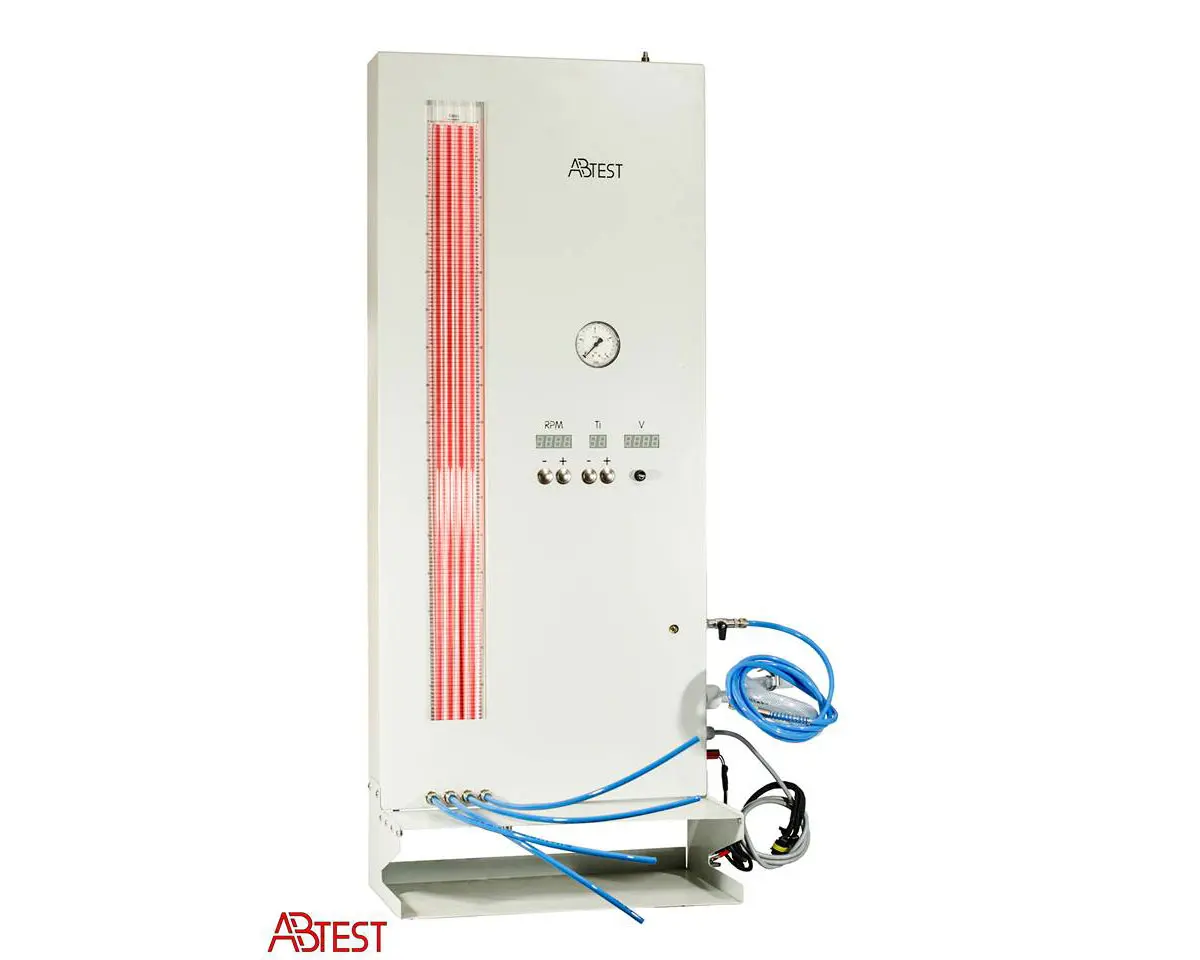

fot. Ska-Tech Stanowisko AB Test do kontroli pojedynczych wtryskiwaczy LPG

Stanowisko AB Test – diagnostyka wtryskiwaczy gazowych w codziennej pracy warsztatów

Stanowisko AB Test jest bardzo przydatnym narzędziem w codziennej pracy warsztatów zajmujących się obsługą samochodowych instalacji gazowych i pozwala na diagnozowanie wielu niesprawności wtryskiwaczy gazowych, które mogą pojawiać się po dłuższym okresie użytkowania. Wiele niedomagań jednostki napędowej wynikających z niewłaściwego działania wtryskiwaczy gazowych lub listew wtryskowych można przy jego pomocy poprawnie zdiagnozować i na tej podstawie zdecydować o dalszym postępowaniu, które nie zawsze musi kończyć się wymianą tych elementów.

Jedną z częściej występujących niesprawności wtryskiwaczy gazowych jest nierówna ich wydajność, którą z pomocą stanowiska AB Test można bez problemu zdiagnozować. Parametr ten zmienia się w okresie użytkowania instalacji gazowej z uwagi na zużywanie się elementów wewnętrznych, "układanie się" uszczelnień czy odkładanie we wnętrzu wtryskiwaczy zanieczyszczeń. Może to wpływać na zachowanie silnika zasilanego paliwem gazowym, szczególnie jeśli dojdzie do dużych rozbieżności w wartościach wydajności pomiędzy poszczególnymi wtryskiwaczami lub sekcjami listwy wtryskowej.

Problem ten, jeśli wtryskiwacze czy listwa wtryskowa dają taką możliwość, można zlikwidować na stanowisku AB Test poprzez regulację skoku tłoczka wtryskiwaczy, który odpowiada za parametr wydajności. Jeśli producent wtryskiwaczy nie przewidział możliwości regulacji skoku tłoczka to można próbować go wyczyścić, co także umożliwia stanowisko AB Test, poprzez doposażenie go w dedykowane urządzenie do czyszczenia wtryskiwaczy gazowych (opisane w końcowej części artykułu).

Urządzenie AB Test pozwala także na wykrycie nierównomierności pracy wtryskiwaczy gazowych lub poszczególnych sekcji listwy wtryskowej, co także jest bardzo przydatną funkcją w codziennej pracy warsztatu. Wprawny operator stanowiska AB Test dostrzeże także anomalie w cyklu otwierania wtryskiwaczy gazowych. Bez problemu można także zauważyć zacinanie się wtryskiwaczy, co także można wyeliminować poprzez ich czyszczenie z wykorzystaniem stanowiska AB Test.

Urządzenie AB Test jest także niezbędne do regulacji wydajności wtryskiwaczy po ich regeneracji polegającej na wymianie tłoczków i konieczności wyregulowania ich skoku. Oczywiście można ustawić odpowiedni i równy we wszystkich wtryskiwaczach skok tłoczka, teoretycznie gwarantujący taką samą wydajność ale jak wskazuje praktyka nie zawsze taki prosty pomiar gwarantuje osiągniecie równej wydajności poszczególnych wtryskiwaczy czy sekcji w listwie wtryskowej, choćby z uwagi na nieuwzględnienie odpowiedniej sekwencji uruchamiana wtryskiwaczy LPG.

Odpowiednia sekwencja pracy w czasie pomiaru

Sygnał sterujący wtryskiwaczami gazowymi, który wykorzystuje AB Test jest identyczny z pochodzącym ze sterowników samochodowych instalacji gazowych IV generacji. Są one uruchamiane zgodnie z typową kolejnością zapłonu występującą w silnikach 4-cylindrowych (1-3-4-2). Bardzo ważne jest odpowiednie podłączenie wtryskiwaczy do urządzenia (zgodnie z sekwencją pracy silnika). Chodzi głównie o niektóre listwy wtryskowe LPG i listwy wtryskiwaczy, w których może występować zjawisko wzajemnego oddziaływania pól elektromagnetycznych cewek poszczególnych sekcji. Jeśli późnej, już na silniku sekwencja pracy zostanie zmieniona może dojść do zmiany wydajności wtryskiwaczy (sekcji wtryskowych).

Zastosowanie stanowiska do kontroli wtryskiwaczy gazowych – prewencja

Niektóre warsztaty, dystrybutorzy stosują urządzenie AB Test do selekcji wtryskiwaczy gazowych. W ten sposób wtryskiwacze są parowane pod kątem wydajności tak, aby elementy te, przeznaczone do konkretnego silnika, miały jak najbardziej zbliżoną wartość tego parametru. AB Test, którego producentem jest firma Ska-Tech, pozwala na ocenę parametru wydajności wtryskiwaczy gazowych w warunkach najbardziej zbliżonych do rzeczywistych.

Dodatkowo na stanowisku można także "docierać" wtryskiwacze gazowe, które w pierwszym okresie użytkowania "układają się" najbardziej, co może skutkować zmianą ich wydajności. Jeśli ta początkowa część eksploatacji będzie wykonana w ramach "docierania" na stanowisku, a później zostanie wykonana regulacja wydajności wtryskiwaczy to parametr ten będzie utrzymywany w długim okresie użytkowania.

Większości warsztatów wydaje się, że nie ma czasu na takie operacje. Ale jeśli na przykład wtryskiwacze wymagają zamontowania w miejscu trudno dostępnym, np. w silnikach widlastych, kiedy ich montaż wymaga zdjęcia kolektora dolotowego, taka operacja, czyli sprawdzenie równomierności wydajności poszczególnych wtryskiwaczy gazowych (w celu wyeliminowania konieczności ich pracochłonnego demontażu, gdyby okazało się, że któryś z nich bardzo odbiega parametrami od reszty) wydaje się już bardzo sensowna i urządzenie AB Test okazuje się w tym kontekście bardzo przydatne w pracy warsztatu montażu i obsługi samochodowych instalacji gazowych.

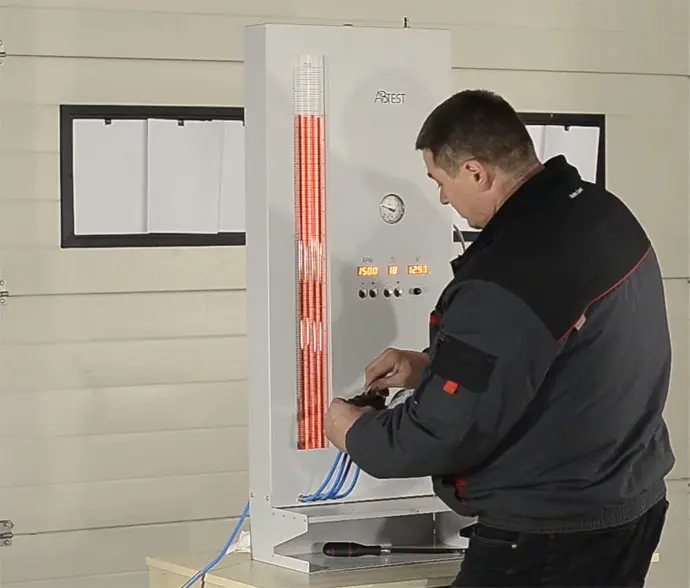

fot. Ska-Tech Regulacja wydajności wtryskiwaczy gazowych z wykorzystaniem stanowiska AB Test w wersji 4-sekcyjnej

Działanie stanowiska do kontroli wtryskiwaczy gazowych AB Test

AB Test jest uniwersalnym urządzeniem pozwalającym wykonywać badania wszelkiego typu wtryskiwaczy gazowych za pomocą sprężonego powietrza, które oddaje charakter paliwa, czyli fazy lotnej LPG. Sprężone powietrze, którym są zasilane wtryskiwacze gazowe podłączane do laboratoryjnych manometrów U-rurkowych, spiętrza w nich ciecz. Jest ona zabarwiona na czerwono w celu ułatwienia obserwacji poziomu, określającego wydajność wtryskiwaczy. Pozwala to na porównanie wydajności sprawdzanych wtryskiwaczy gazowych. W sytuacji kiedy różnica w wydajnościach pomiędzy wtryskiwaczami przekracza 10% to wymagają one regulacji (jeżeli producent przewidział taką możliwość) lub czyszczenia (w przypadku wtryskiwaczy nierozbieralnych).

Na podstawie opracowanych tabel można także wyznaczyć nominalną wydajność wtryskiwaczy.

Możliwość badania różnych wtryskiwaczy

Dzięki zastosowaniu ograniczenia prądowego, które zabezpiecza cewki wtryskiwaczy przed przegrzaniem, stanowisko AB Test umożliwia badanie wtryskiwaczy o niskiej rezystancji (od 1Ω). Ciśnienie powietrza zasilającego wtryskiwacze można zmieniać w okolicach 1 bara. Można także regulować czas otwarcia wtryskiwaczy w zakresie 0-20 ms (co 1 ms) oraz częstotliwość ich pracy, co odpowiada różnym prędkościom obrotowym wału korbowego silnika od 0 do 6 000 obr./min. z rozdzielczością co 500 obr./min. Aby wszystkie te opcje działały prawidłowo, AB Test wymaga podłączenia do sprężarki lub instalacji sprężonego powietrza, wyposażonej w odwadniacze i odolejacze, w której ciśnienie musi wynosić minimum 6 do 8 barów.

Doposażenie urządzenia AB Test – czyszczenie wtryskiwaczy gazowych

Po zbadaniu wydajności wtryskiwaczy, jeśli okaże się, że jest ona nieprawidłowa a wtryskiwacz nie ma możliwości regulacji skoku tłoczka, pozostaje opcja ich wyczyszczenia. Stanowisko AB Test może być doposażone w dedykowane urządzenie do czyszczenia wtryskiwaczy gazowych.

W specjalnej wannie, w której umieszcza się wtryskiwacze gazowe znajduje się zasilana napięciem sieciowym pompa, która wymusza obieg płynu czyszczącego przez pracujące wtryskiwacze. Praca wtryskiwaczy jest realizowana przez urządzenie AB Test.

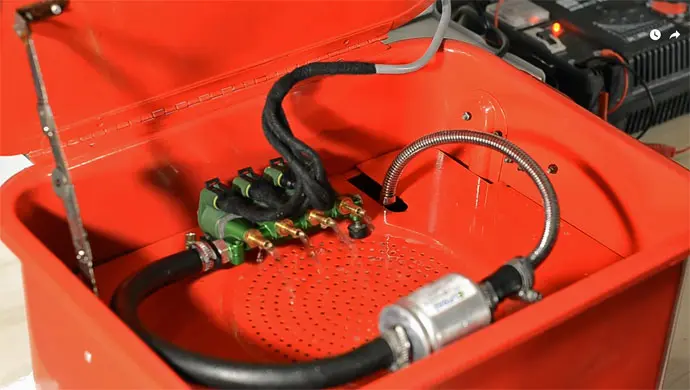

fot. Ska-Tech Myjka wtryskiwaczy gazowych jako doposażenie stanowiska AB Test do kontroli wtryskiwaczy LPG

Płyn czyszczący krąży w obiegu zamkniętym i jest pozbawiany zanieczyszczeń w specjalnym filtrze. Cała procedura czyszczenia trwa od 0,5 do około 1 godziny. Po tej operacji wtryskiwacze podłącza się do sprężonego powietrza z urządzenia AB Test w celu usunięcia z ich wnętrza płynu czyszczącego i ewentualnych zanieczyszczeń. Po tej czynności podłącza się wtryskiwacze do układu pomiarowego AB Test i sprawdza ich wydajność. Jeśli wtryskiwacze nie odzyskują wydajności to powodem tego faktu nie było zabrudzenie tylko ich usterki mechaniczne.

Tak w skrócie wyglądają potencjalne możliwości stanowiska AB Test do kontroli wtryskiwaczy LPG. Możliwości urządzenia są spore i pozwalają na kompleksową obsługę wtryskiwaczy gazowych, włącznie z możliwością ich wyczyszczenia. Warsztat montażu i obsługi samochodowych instalacji gazowych korzystający z urządzenia AB Test może rozszerzyć swoje kompetencje o specjalistyczne usługi związane z wtryskiwaczami gazowymi. Przede wszystkim jednak uzyskuje narzędzie bardzo przydatne w codziennej pracy, dzięki opisanym powyżej możliwościom stanowiska AB Test.
